Varredor de reboque rebocado

A varredora de reboque rebocada da cadeia de suprimentos Qingzhou Mingxu foi projetada para operar com caminhões, tratores ou outras máquinas de reboque existentes, eliminando a necessidade de um chassi dedicado. Ele recebe energia hidráulica do veículo rebocador para acionar as escovas principais e laterais, e um sistema de pulverização de água está incluído para reduzir a poeira transportada pelo ar durante a varredura.

A varredora é construída em torno de uma estrutura mecânica simples, destinada a baixa manutenção diária e fácil substituição de peças. Pode ser combinado com diferentes máquinas de reboque e está disponível em tamanhos padrão ou personalizados para pedidos em grandes quantidades e exportação.

Especificações Técnicas

Princípio Operacional

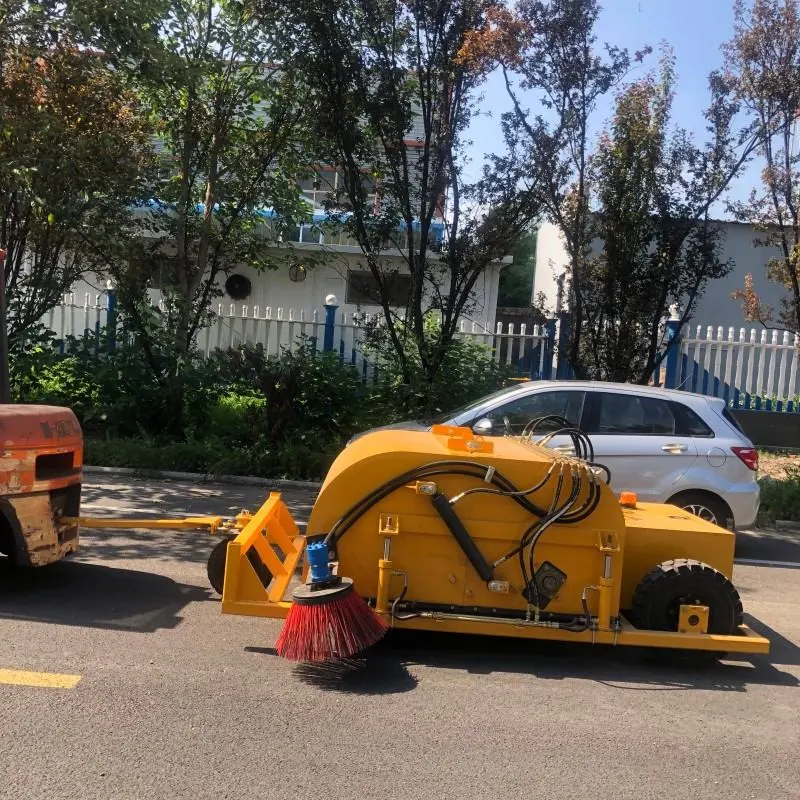

O Varredor Rebocado é conectado ao veículo rebocador por meio de um suporte de tração e recebe energia hidráulica do sistema hidráulico do veículo. O óleo hidráulico de alta pressão aciona as escovas de varredura. À medida que o veículo de reboque avança, as escovas rotativas varrem poeira, cascalho e detritos para a caixa de coleta. Um tanque de água fornece um spray para controlar a poeira transportada pelo ar. Os cilindros hidráulicos ajustam a altura da escova para corresponder à superfície da estrada. A varredura, a coleta de resíduos e a supressão de poeira funcionam em sincronia com o veículo de reboque e não é necessário nenhum chassi com alimentação própria.

Estrutura da escova e supressão de poeira

Design de pincel de cerdas mistas.A escova giratória principal usa uma combinação tecida de 70% de filamentos de náilon e 30% de fio de aço. Os segmentos de fio de aço fornecem a rigidez necessária para desalojar areia compactada, pequenas pedras e detritos endurecidos das superfícies das estradas. Os filamentos de náilon ajudam a varrer as partículas mais finas para a caixa de coleta e reduzem arranhões no asfalto ou concreto. Esta construção mista destina-se a prolongar a vida útil das escovas em comparação com as escovas totalmente em nylon quando utilizadas em estradas que transportam tráfego de construção.

Sistema de supressão de poeira.Um tanque de água montado na varredora alimenta uma barra de pulverização posicionada acima da escova. O sistema de pulverização umedece o material varrido, o que reduz a quantidade de poeira fina que fica suspensa no ar durante a operação. O fluxo de água pode ser ajustado manualmente e o sistema foi projetado para uso em condições secas onde é necessário o controle de poeira. O tanque deve ser enchido antes de cada turno e os bicos de pulverização verificados quanto a entupimentos.

Quadro de reboque e estrutura leve

Compatibilidade com reboque de vários veículos.A estrutura de tração é ajustável em altura e comprimento para combinar com diferentes máquinas de reboque, incluindo tratores agrícolas, caminhões municipais e equipamentos de construção. O ponto de conexão utiliza um pino de engate padrão, permitindo rápida fixação e remoção. A mesma varredora pode ser movida entre veículos com ajustes mínimos, o que é útil para operadores que não possuem um transportador de varredora dedicado.

Construção leve, mas estável.A estrutura principal é construída em tubo de aço retangular com uma seção transversal projetada que mantém o peso total em 1.100 kg, proporcionando ao mesmo tempo rigidez suficiente para varrer a estrada. O eixo da roda é posicionado para equilibrar a carga entre a escova e o recipiente coletor, reduzindo o balanço durante o transporte. A altura e a largura totais são mantidas compactas para facilitar o armazenamento e o transporte rodoviário.

Instruções de operação

1. Conexão e configuração:Estacione a varredora em uma estrada plana, conecte-a ao gancho do trator, trave o pino com segurança e ajuste a altura da estrutura de tração para corresponder ao veículo rebocador.

2. Inspeção:Verifique o desgaste das escovas, o nível de óleo da caixa de engrenagens e o nível do tanque de água. Remova qualquer resíduo de material da caixa de coleta.

3. Teste sem carga:Rebocar o equipamento em baixa velocidade por cerca de 50 metros para verificar a rotação das escovas, a pulverização de água e a transmissão das rodas. Inicie a operação formal somente depois de confirmar que não há ruído anormal ou interferência.

4. Operação de varredura:Mantenha o trator em velocidade constante para reduzir o desgaste das escovas. Use a escova lateral estendida para limpar meios-fios e cantos de drenagem. Evite pedras grandes e pontiagudas e objetos metálicos que possam danificar a escova ou as engrenagens.

5. Monitoramento de resíduos:Verifique regularmente o nível do depósito. Quando a lixeira atingir cerca de dois terços da capacidade, esvazie-a para manter a eficiência do funcionamento.

Principais recursos

1. Não é necessário chassi dedicado. A varredora é rebocada por um trator ou caminhão existente, reduzindo o investimento total em equipamentos.

2. Estrutura de reboque ajustável. A estrutura pode ser ajustada em diferentes alturas e comprimentos, permitindo que uma varredora trabalhe com vários tipos de veículos de reboque.

3. Escova mista resistente ao desgaste. A combinação de nylon e fio de aço foi projetada para estradas com detritos moderados e ajuda a proteger o pavimento durante a varredura.

4. Pulverização de água integrada. O sistema de pulverização integrado ajuda a reduzir a poeira durante a operação, tornando a varredora adequada para uso próximo a áreas residenciais ou comerciais.

5. Manutenção simples. A estrutura mecânica possui poucas peças de desgaste e escovas, rolamentos e mangueiras podem ser substituídos por ferramentas padrão.

Aplicações Típicas

1. Estradas municipais urbanas e rurais: limpeza de cascalho, folhas caídas e sujeira de rodovias nacionais, estradas provinciais e estradas de asfalto municipais.

2. Mineração e pátios de armazenamento de agregados: limpeza de grandes áreas de estradas de transporte de minério, pó de cascalho dos pátios de estocagem e resíduos de escória.

3. Grandes parques logísticos: limpeza diária de sedimentos e fragmentos de embalagens nos anel viários externos e zonas de carregamento de caminhões.

4. Centrais de concreto: varredura regular de resíduos de cimento e cascalho nas estradas de transporte da fábrica.

5. Locais de demolição e construção de infra-estruturas: remoção rápida de resíduos de construção em estradas de acesso temporárias e pátios de estrume.

6. Parques industriais agrícolas e florestais: remoção de ramos mortos e detritos de solo nas estradas principais das explorações agrícolas e nas pistas exteriores dos viveiros.

Garantia e Suporte

A varredora é coberta por uma garantia de 12 meses ou 1.000 horas de trabalho, o que ocorrer primeiro. Peças de desgaste como escovas, rolamentos e vedações hidráulicas não estão incluídas na garantia gratuita. Peças de reposição podem ser fornecidas; o transporte e a mão de obra de instalação são de responsabilidade do cliente.

Perguntas frequentes

Q1: Que tipo de veículo de reboque é necessário para esta varredora?
A1: A varredora pode ser rebocada por tratores agrícolas, caminhões municipais ou outros veículos com engate padrão. O veículo trator deve possuir saída hidráulica auxiliar para acionamento do motor das escovas. A estrutura de tração ajustável permite o ajuste de altura para corresponder às diferentes posições do engate. Se o seu veículo não tiver saída hidráulica, um conjunto de potência hidráulica separado pode ser fornecido como opção.

Q2: Com que frequência a escova deve ser substituída?
A2: A vida útil da escova varia dependendo da superfície da estrada e da quantidade de material abrasivo varrido. Sob uso municipal normal, a escova normalmente dura de 500 a 800 horas de trabalho. Inspecione a escova semanalmente. Quando o comprimento das cerdas for reduzido pela metade ou quando o desempenho da varredura diminuir visivelmente, recomenda-se a substituição. Escovas sobressalentes estão disponíveis como peças em estoque.

Q3: O sistema de supressão de poeira pode ser usado em condições de inverno?
A3: O sistema de pulverização de água destina-se ao controle de poeira em tempo seco. Em temperaturas congelantes, o tanque de água e os bicos podem congelar e causar danos. Se a vassoura for usada no inverno, o sistema de água deve ser drenado completamente após cada uso e a unidade deve ser armazenada em uma área aquecida, quando possível. Para operação no inverno sem supressão de poeira, o sistema de pulverização pode ser desligado.

Q4: Como é esvaziado o caixote do lixo?
A4: A caixa de coleta é elevada por um cilindro hidráulico controlado pelo veículo trator ou pelo controle remoto incluído. A caixa se inclina em um ângulo de 40°, permitindo que os detritos coletados deslizem para fora. A lixeira deve ser esvaziada em uma área preparada ou em um caminhão. O mecanismo de elevação foi projetado para operação simples por uma só pessoa.
