Draga de sucção de areia a jato

As dragas de sucção de areia a jato da Qingzhou Mingxu Supply Chain Co., Ltd. são projetadas para extração de areia e remoção de lodo em rios, lagos, lagoas e outros corpos de água rasos. O equipamento opera usando um jato de água de alta pressão para soltar sedimentos subaquáticos, após o qual uma bomba de areia puxa a lama através de um duto até a costa ou para unidades de processamento.

Um projeto de casco dividido com calado raso permite que a draga trabalhe em áreas com profundidade de água limitada. A cabeça de sucção e a tubulação são construídas em aço espesso e resistente ao desgaste para suportar condições de areia abrasiva. As dimensões do casco, a distância de descarga e a saída de areia podem ser personalizadas de acordo com os requisitos específicos do projeto. Equipamentos correspondentes para lavagem e peneiramento de areia também estão disponíveis na empresa.

Aplicações Típicas

A Draga de Sucção de Areia a Jato foi projetada para ambientes de águas rasas, incluindo rios naturais, reservatórios, viveiros de peixes, bancos de areia, lagoas de decantação de rejeitos e pequenos canais navegáveis. As tarefas comuns incluem:

1. Extração de cascalho de rio e areia subaquática.
2. Remoção de lodo em lagoas e reservatórios.
3. Dragagem de pequenos canais de água rurais.
4. Separação e recuperação de sedimentos em bacias de rejeitos.

Como funciona

Depois que a embarcação é ancorada, uma bomba d'água de alta pressão borrifa água da cabeça de sucção para transformar a lama e a areia subaquáticas em uma pasta. A bomba de areia então cria pressão negativa para puxar a mistura areia-água através da tubulação. A lama é descarregada na costa ou em uma peneira, permitindo a extração contínua de areia e o transporte do material.

Procedimento Operacional

1. Antes do trabalho, verifique o casco, as bombas de água, as tubulações e o sistema de controle. Proteja a embarcação e limpe quaisquer bloqueios.

2. Inicie primeiro o sistema de água de alta pressão e depois ative a bomba de areia. Ajuste a profundidade do braço de sucção para que alcance a camada de sedimentos.

3. Durante a operação, mova a embarcação lentamente e ajuste a pressão da água e a profundidade de sucção com base na concentração de areia.

4. Após o trabalho, desligue a bomba de areia e o sistema de água de alta pressão. Retraia o braço de sucção, lave a tubulação para remover o lodo restante e desconecte a fonte de alimentação.

Principais recursos

1. Capacidade em águas rasas. O casco de calado raso é adequado para pequenos rios, viveiros de peixes e baixios onde dragas maiores não podem operar.

2. Design de sucção anti-bloqueio. O jato de água de alta pressão dispersa os sedimentos antes da sucção, reduzindo o risco de bloqueio da tubulação e ajudando a manter a produção estável.

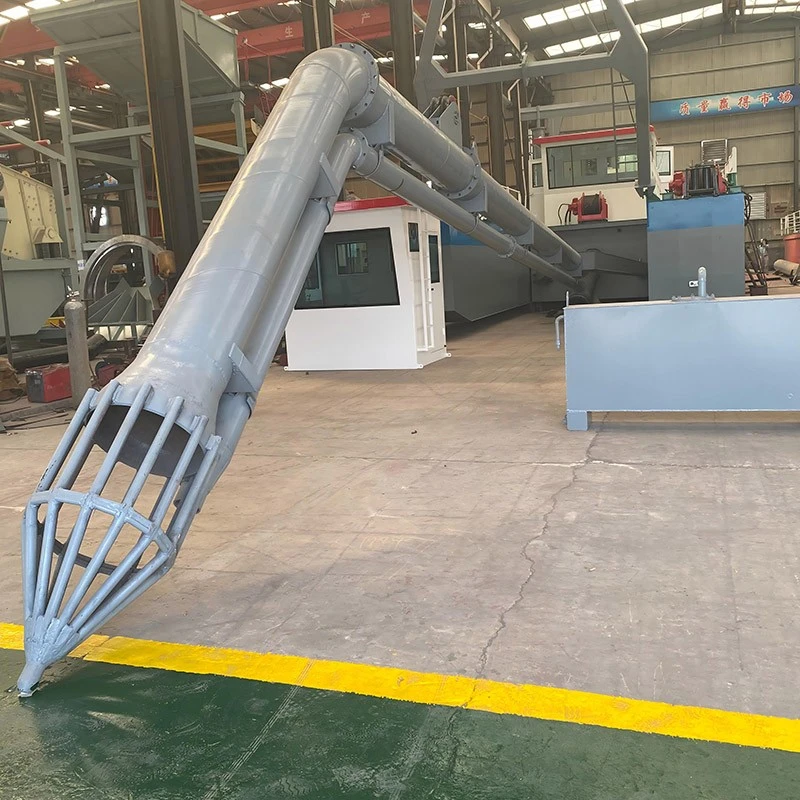

3. Construção resistente ao desgaste. A cabeça de sucção e a tubulação usam aço espessado e resistente ao desgaste para prolongar a vida útil em condições de areia abrasiva.

4. Controle centralizado. A cabine de controle permite a operação com uma pequena tripulação, reduzindo a necessidade de mão de obra.

Opções de configuração

Soluções Técnicas Personalizadas

Correspondência de saída: A saída de areia é determinada pela vazão da bomba de dragagem e pela concentração de sedimentos na lama. Para uma taxa de produção alvo, o modelo da bomba e o diâmetro do impulsor são selecionados com base na curva de desempenho da bomba, com ajustes feitos para a gravidade específica do material. A produção real depende das condições do local, como densidade de sedimentos e profundidade da água.

Distância de descarga e projeto da tubulação: A altura manométrica necessária da bomba é calculada a partir do comprimento horizontal da tubulação, elevação vertical e perdas por atrito na tubulação. Para distâncias de descarga mais longas, o diâmetro do tubo é aumentado para reduzir a resistência, ou bombas de reforço são colocadas ao longo da linha. A rota do gasoduto e o método de suporte também são considerados para evitar bloqueios.

Correspondência de potência: O motor ou motor elétrico é dimensionado de acordo com a potência do eixo da bomba, potência da bomba de água de alta pressão e cargas auxiliares. Uma reserva de energia é mantida para lidar com variações na densidade da pasta e para evitar sobrecarga durante a operação contínua. Os motores a diesel são comumente usados ​​em locais remotos, enquanto os motores elétricos estão disponíveis onde a energia da rede é estável.

Garantia e Suporte

A unidade completa tem cobertura de 12 meses ou 1.000 horas de trabalho, o que ocorrer primeiro. Peças de desgaste e danos resultantes de erro humano não estão incluídos. Peças de reposição poderão ser fornecidas, sendo os custos de frete e mão de obra de instalação por conta do cliente.

Perguntas frequentes

Q1: Qual é a diferença entre uma draga de areia com sucção a jato e uma draga de sucção com cortador?
A1: Uma draga de sucção a jato usa jatos de água de alta pressão para soltar sedimentos, o que é adequado para areia solta e lodo em águas rasas. Uma draga de sucção e corte usa uma cabeça de corte rotativa e é melhor para materiais mais duros ou compactados, e pode trabalhar em águas mais profundas.

Q2: A draga pode ser transportada em contêineres padrão?
A2: O design do casco dividido permite que as seções principais sejam separadas para transporte rodoviário ou de contêineres. São fornecidas instruções de desmontagem e remontagem, e o método exato de envio pode ser confirmado com base no destino.

Q3: Que tipo de manutenção é necessária durante a operação contínua?
A3: As verificações regulares devem abranger a condição de desgaste da cabeça de sucção e da tubulação, a folga do impulsor da bomba e as conexões do sistema hidráulico ou elétrico. A lavagem diária da tubulação após o trabalho ajuda a prevenir o acúmulo de sedimentos. Peças sobressalentes de desgaste, como bocais de sucção e curvas de tubos, devem ser mantidas no local para projetos longos.
