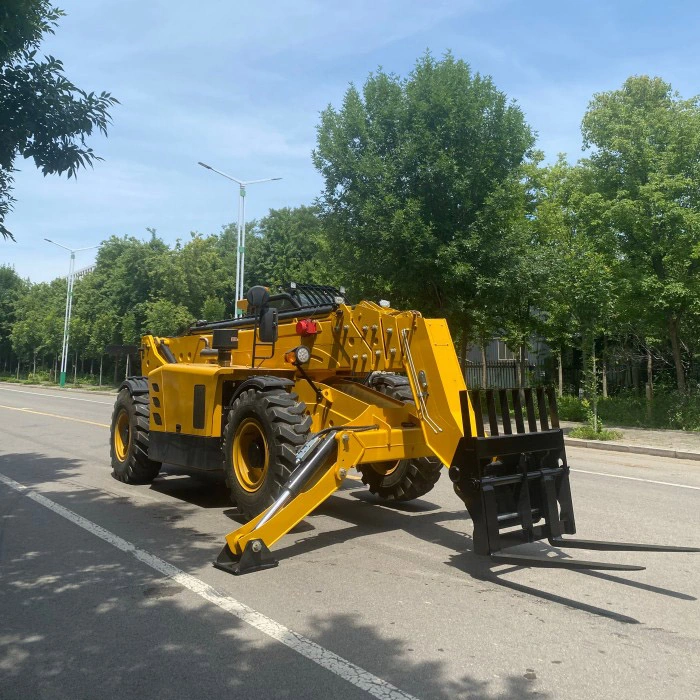

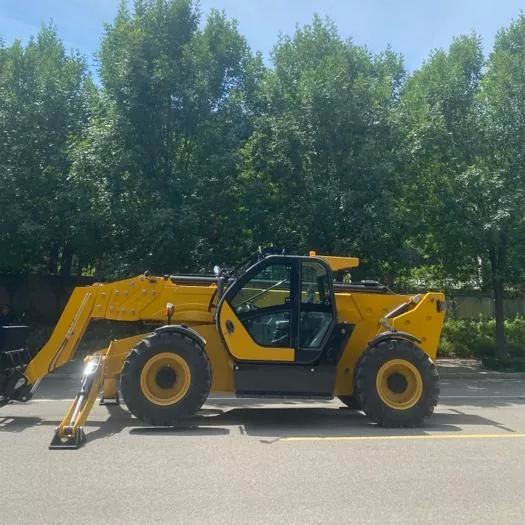

Manipulador telescópico resistente com capacidade de alto alcance

fornece um manipulador telescópico resistente com capacidade de alto alcance para elevação e manuseio de materiais em grande escala. A máquina foi projetada para tarefas de alto alcance e carga pesada em projetos de infraestrutura, energia e portos, onde são necessários longos períodos de trabalho e operação estável em alta altitude.

A unidade é construída sobre uma estrutura reforçada e resistente e está disponível com diversas capacidades de carga nominais. Ele pode ser equipado com uma variedade de acessórios, incluindo lanças de elevação, plataformas de trabalho de pessoal, braçadeiras para tubos e caçambas para serviços pesados. A máquina destina-se ao uso como equipamento primário em grandes locais de construção e industriais.

Especificações Técnicas

Princípio Operacional

O manipulador telescópico para serviço pesado com capacidade de alto alcance utiliza um motor diesel para alimentar o sistema de deslocamento e os circuitos hidráulicos. O chassi 4WD proporciona mobilidade em terrenos de construção irregulares. A lança telescópica é acionada por cilindros hidráulicos de vários estágios, permitindo movimentos de elevação, descida e extensão até uma altura máxima de 18 m e um alcance frontal de 12 m. As válvulas de controle multidirecionais direcionam o fluxo de óleo para a lança, inclinação do garfo e funções de deslocamento, enquanto o joystick da cabine fornece controle integrado. Um sistema de proteção de carga é integrado para reduzir o risco de sobrecarga durante operações de alto alcance.

Diretrizes Operacionais

Antes da operação, realize uma inspeção completa da máquina, incluindo níveis de fluidos, mangueiras hidráulicas, freios, pneus e alarmes de segurança. Dê partida no motor e deixe-o em marcha lenta por pelo menos 5 minutos para permitir que a pressão hidráulica e a temperatura do óleo se estabilizem. O joystick único controlado eletronicamente suporta movimentos combinados da lança para um posicionamento preciso. Para trabalhos em grandes altitudes, consulte sempre a tabela de capacidade de carga. Sobrecarga e alcance excessivo são proibidos, e viagens em alta velocidade ou curvas fechadas com carga elevada devem ser evitadas. Após o trabalho, retraia totalmente a lança, abaixe-a até o solo, deixe o motor em marcha lenta para esfriar e desligue-o.

Principais recursos

1. Faixa de trabalho estendida de alto alcance.A altura de elevação de 18 m e o alcance frontal de 12 m excedem as capacidades dos modelos padrão de 5 m e 12 m, tornando a unidade adequada para trabalhos externos em arranha-céus, montagem de grandes estruturas de aço e manutenção de torres de turbinas eólicas.

2. Construção resistente.A estrutura reforçada, as seções de lança de alta resistência e o chassi de suporte de carga são projetados para operação contínua sob cargas pesadas.

3. Compatibilidade de anexos.A máquina suporta a conexão rápida de acessórios grandes, incluindo lanças de elevação, plataformas de trabalho e braçadeiras para tubos, permitindo múltiplas tarefas com uma única unidade base.

4. Configuração personalizável.Parâmetros específicos podem ser ajustados para requisitos especiais de engenharia, incluindo padrão de emissão do motor, tipo de pneu e seleção de acessórios.

Notas de implantação para projetos de alto alcance

Este modelo tem sido utilizado em diversas categorias de trabalho onde elevada altura de elevação e grande capacidade de carga são os requisitos principais. As notas a seguir resumem observações práticas de vários locais do projeto.

Obras em edifícios altos.Em projetos de arranha-céus super altos, a versão de carga de 5 t é comumente selecionada junto com pneus off-road reforçados e uma lança de elevação. O manipulador é freqüentemente empregado para elevar seções de paredes cortina, painéis pré-moldados e vigas de aço para andares superiores. Os operadores normalmente posicionam a máquina em uma superfície estável e nivelada e usam a direção caranguejo para movimentos laterais precisos em áreas de acesso restrito no nível da rua. As tabelas de carga são rigorosamente observadas no alcance máximo. Quando um trabalho contínuo de fachada é planejado, uma segunda unidade é frequentemente posicionada no nível do solo para preparação do material, reduzindo o tempo de deslocamento da lança na máquina primária.

Suporte para turbina eólica.Para tarefas de instalação e manutenção de torres de turbinas que não justificam um guindaste completo, o manipulador de 18 m oferece uma alternativa prática para componentes menores, bandejas de cabos e ferramentas. A configuração usual inclui uma plataforma de trabalho pessoal e uma braçadeira para tubos ou uma lança de elevação. O chassi 4WD e os modos de direção selecionáveis ​​são necessários para a movimentação entre as fundações da turbina em estradas de acesso não pavimentadas. Os limites de velocidade do vento são cuidadosamente monitorados durante elevações de alto alcance e todas as operações seguem a tabela de carga do fabricante.

Pátios portuários e de contêineres.No empilhamento de alto nível e no manuseio auxiliar de carga, o manipulador geralmente é equipado com um porta-garfos ou uma caçamba para serviço pesado e ajustado para a classificação de carga de 4 t para velocidades de ciclo mais altas. A direção caranguejo permite manobras entre fileiras de contêineres, enquanto a direção nas rodas dianteiras é usada para transferências mais longas. O chassi reforçado e os eixos reforçados demonstraram estabilidade confiável ao manusear cargas densas em altura. Devido ao ar salgado e aos ciclos de trabalho frequentes, os operadores dão ênfase extra às verificações diárias da articulação da lança e dos pinos de travamento dos acessórios.

Grandes obras de infraestrutura.Para pontes, estádios e grandes projetos municipais, o manipulador funciona como unidade de apoio para levantar fôrmas, feixes de vergalhões e seções pré-fabricadas. Seu longo alcance frontal permite a colocação de material sobre obstáculos sem reposicionar a máquina base. O acoplador rápido permite alternar rapidamente entre uma lança de elevação e uma caçamba, minimizando o tempo de inatividade. Em locais grandes, o manipulador normalmente é emparelhado com um guindaste dedicado: o manipulador gerencia içamentos menores em altura média enquanto o guindaste manuseia as cargas mais pesadas, melhorando a utilização geral do equipamento.

Áreas de aplicação

O manipulador telescópico para serviço pesado com capacidade de alto alcance destina-se a aplicações de grande escala, alto alcance e carga pesada. Os usos típicos incluem:

1. Construção de arranha-céus:manuseio de materiais para edifícios super altos e instalação de aço estrutural.

2. Projetos de energia:instalação e manutenção de torres de turbinas eólicas, içamento de suportes fotovoltaicos.

3. Porto e logística:empilhamento de alto nível, operações auxiliares de contêineres e movimentação de cargas em terminais.

4. Grandes instalações industriais:instalação e manutenção de equipamentos de alta posição em oficinas e fábricas.

5. Manutenção de infraestrutura:trabalhos de alta altitude em pontes e grandes estruturas municipais.

Garantia e Suporte

A unidade completa é coberta por uma garantia de 12 meses ou 1.000 horas de trabalho, o que ocorrer primeiro. Os principais conjuntos, como motor, bomba hidráulica principal, lança telescópica e transmissão, são cobertos por 6 meses. Os defeitos de fabricação são reparados gratuitamente com peças originais. Falhas causadas por operação inadequada, sobrecarga ou falta de manutenção programada estão sujeitas apenas ao custo de peças. Frete e mão de obra de reposição são de responsabilidade do cliente. Os itens de desgaste estão fora da garantia gratuita.

Perguntas frequentes

Q1: Como o modelo de 18 m difere das versões de 5 me 12 m?
A1: O modelo de 5 m foi projetado para movimentação em solo em curtas distâncias e o modelo de 12 m é adequado para trabalhos gerais de altura média. A unidade de 18 m é um modelo robusto construído para aplicações de alto alcance e cargas pesadas. Ele usa resistência estrutural de nível de construção, um sistema hidráulico maior e uma classificação de segurança mais alta. Destina-se a grandes projetos de engenharia, em vez de pequenas tarefas dispersas.

Q2: Os operadores estrangeiros podem aprender a operar esta máquina rapidamente?
A2: A máquina está equipada com um sistema de controle eletrônico integrado e lógica de operação padronizada. Manuais em inglês e vídeos de treinamento são fornecidos. Operadores licenciados com experiência anterior em manipuladores telescópicos ou equipamentos similares podem normalmente se familiarizar com os controles após um curto período de treinamento.
