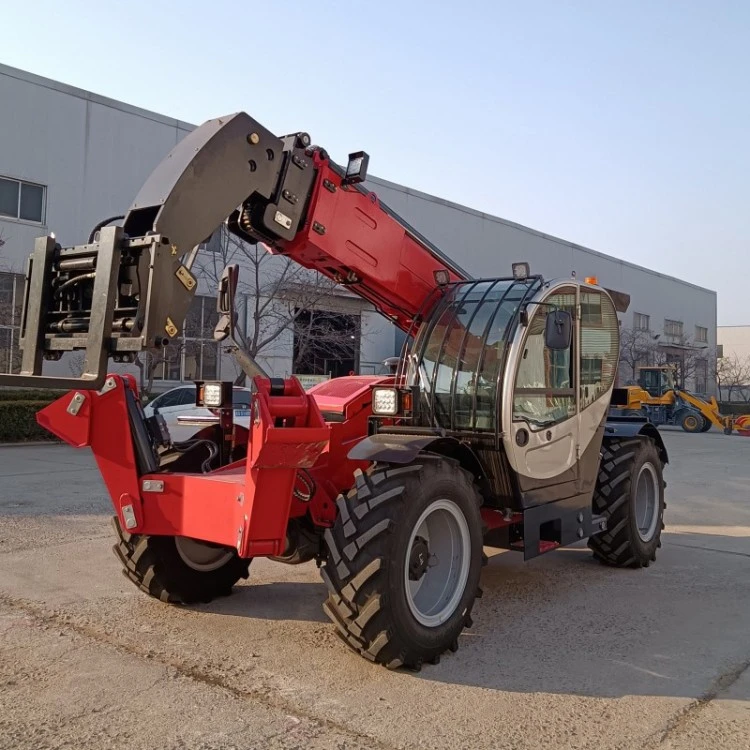

Manipulador telescópico de 5m

fornece um manipulador telescópico de 5 m projetado para manuseio de materiais leves a médios em construção, agricultura, armazenamento e trabalho municipal. A máquina combina as funções de empilhadeira, carregadeira compacta e pequeno guindaste em uma única unidade, usando uma lança telescópica hidráulica montada em um chassi com tração nas quatro rodas.

O manipulador está disponível com diversas capacidades de carga nominais e pode ser equipado com diferentes acessórios por meio de um engate rápido hidráulico. Destina-se a projetos de pequeno e médio porte onde uma empilhadeira de mastro padrão é limitada pelas condições do solo ou requisitos de alcance.

Especificações Técnicas

Princípio de funcionamento

A máquina opera através de um sistema de controle hidráulico completo. O motor diesel aciona a bomba hidráulica principal, que fornece óleo pressurizado para os circuitos de deslocamento, direção, elevação da lança, extensão telescópica e acessórios. As válvulas de controle multidirecionais regulam os movimentos da lança e dos garfos. Válvulas de equilíbrio hidráulico e proteção contra sobrecarga são integradas para reduzir o risco de queda ou tombamento da lança. Uma variedade de acessórios pode ser instalada para realizar tarefas de forquilhamento, escavação, içamento e manutenção.

Instruções de operação

Antes de iniciar o trabalho, verifique os níveis de óleo do motor, diesel, óleo hidráulico e líquido refrigerante. Inspecione os pneus, as mangueiras hidráulicas, o cinto de segurança, as luzes de advertência e o botão de parada de emergência. Aperte o cinto de segurança, ligue o motor e deixe-o em marcha lenta por 3 a 5 minutos para que o sistema hidráulico atinja a temperatura operacional.

O joystick único integrado controla a elevação da lança, a extensão e a inclinação do garfo, enquanto o acelerador de pé ajusta a velocidade de condução. Alinhe os garfos cuidadosamente antes de levantar e retraia a lança antes de mover uma carga. Evite curvas fechadas ou travagens bruscas quando a lança estiver elevada. Após o trabalho, retraia e abaixe totalmente a lança, apoie os garfos no chão, deixe o motor em marcha lenta para esfriar, engate o freio de estacionamento e desligue.

Principais recursos

1. Alcance estendido em comparação com empilhadeiras padrão.A altura de elevação de 5 m e o alcance frontal de 3,3 m permitem trabalhar sobre fossos de fundação, pilhas de solo e outros obstáculos onde uma empilhadeira de mastro tradicional não pode operar.

2. Chassi fora de estrada.Tração nas quatro rodas, pneus com banda de rodagem profunda e distância ao solo suficiente proporcionam uma viagem estável em lama, cascalho, encostas e caminhos rurais não pavimentados.

3. Versatilidade de acessórios.O acoplador rápido hidráulico permite troca rápida entre garfos, caçambas e outras ferramentas, reduzindo a necessidade de múltiplas máquinas dedicadas.

4. Baixo custo operacional.A estrutura utiliza peças de desgaste comuns e intercambiáveis, e o motor com baixo consumo de combustível mantém moderadas as despesas operacionais diárias. A manutenção de rotina pode ser realizada por uma pessoa.

Aplicações Típicas

1. Construção:alto empilhamento de materiais de construção, descarga em torno de poços de fundação e transferência de componentes de aço ou andaimes.

2. Agricultura e pecuária:manuseio de ração, fardos de feno, silagem e materiais de estufa.

3. Pátios de mineração e areia:transporte de minério ensacado em curtas distâncias, carregamento e alimentação em pátios.

4. Armazém e logística:movimentação de estantes altas em corredores estreitos e carregamento de contêineres.

5. Uso municipal e de aluguel:manutenção de estradas, conserto de lâmpadas, transplante de árvores e aluguel de curto prazo em diversos locais de trabalho.

Fornecimento e Personalização

O manipulador telescópico de 5 m está disponível para pedidos nacionais e de exportação. Documentação padrão pode ser fornecida para remessas internacionais e suporte de certificação como CE ou EAC pode ser providenciado quando necessário. As opções de configuração incluem classificação de capacidade de carga, padrão de emissão do motor, ar condicionado da cabine e seleção de acessórios especiais. Para pedidos em massa, desenhos técnicos e diagramas de fluxo de processo podem ser preparados em um curto período após o recebimento da descrição do local.

Serviços de suporte e peças de reposição

Resposta de personalização em 72 horas.Para clientes que necessitam de uma configuração específica de máquina, nossa equipe de engenharia pode preparar desenhos de equipamentos, diagramas de fluxo de processo e uma análise preliminar de custos dentro de 72 horas após o recebimento da descrição das condições de trabalho. Este serviço abrange a seleção da capacidade de carga, compatibilidade de acessórios e modificações específicas do local, como tipo de pneu ou configuração da cabine.

Treinamento de operadores e manutenção.Cada máquina é fornecida com um manual de operação detalhado em chinês e inglês e vídeos de treinamento que cobrem inicialização, verificações diárias, trocas de acessórios e identificação básica de falhas. Para pedidos em grandes quantidades ou compras de frota, pode ser organizado treinamento no local. Suporte remoto de vídeo também está disponível para operadores que necessitam de orientação após a entrega.

Fornecimento de peças de reposição originais.Peças de desgaste comuns e kits de serviço – incluindo vedações hidráulicas, filtros, mangueiras e pinos de travamento de acessórios – são mantidos em estoque para pedidos de exportação. Uma lista de peças sobressalentes recomendadas é fornecida com cada unidade com base nas horas de operação e no ambiente de trabalho esperados. As peças podem ser enviadas com a máquina ou enviadas separadamente por correio.

Suporte pós-venda transfronteiriço.Para clientes estrangeiros, o serviço pós-venda inclui diagnóstico remoto por meio de fotos ou vídeo, consultoria técnica sobre manutenção e reparo e organização de serviço no local quando necessário. O período de garantia é de 12 meses ou 1.000 horas de trabalho, o que ocorrer primeiro. Os principais componentes, como motor, bomba hidráulica principal, lança telescópica e transmissão, são cobertos por 6 meses. As falhas causadas por defeitos de fabricação são reparadas gratuitamente com peças originais. Danos resultantes de operação inadequada, sobrecarga ou falta de manutenção estão sujeitos apenas ao custo das peças. Frete e mão de obra de reposição são de responsabilidade do cliente. Itens de desgaste não estão incluídos na garantia gratuita.

Perguntas frequentes

Q1: Qual é a capacidade de carga segura em diferentes posições da lança?
A1: A carga nominal em terreno plano é de 2,5 t ou 3 t dependendo da configuração. Na altura máxima de elevação de 5 m, a carga segura é de aproximadamente 0,5 t. Com alcance frontal total de 3,3 m, a carga segura é de aproximadamente 0,3 t. Os operadores devem sempre consultar a tabela de carga fornecida com a máquina.

P2: Quanto treinamento é necessário para um novo operador?
A2: O controle de joystick único e a lógica operacional clara permitem que a maioria dos operadores trabalhe de forma independente após um a dois dias de prática. Um manual de instruções em chinês e inglês e vídeos de treinamento são fornecidos com cada máquina.

Q3: A máquina pode operar em terreno lamacento ou irregular?
A3: Sim. O sistema de tração nas quatro rodas e os pneus off-road antiderrapantes proporcionam uma viagem estável em superfícies lamacentas, encharcadas e irregulares. As precauções normais de operação devem ser seguidas e a capacidade de carga deve ser reduzida em solo macio.

Q4: A personalização está disponível para pedidos de exportação?
A4: Sim. As atualizações opcionais incluem maior capacidade de carga, ar condicionado da cabine, acessórios especiais e diferentes padrões de emissão do motor. O apoio à certificação de exportação pode ser fornecido de acordo com os requisitos do país de destino.
