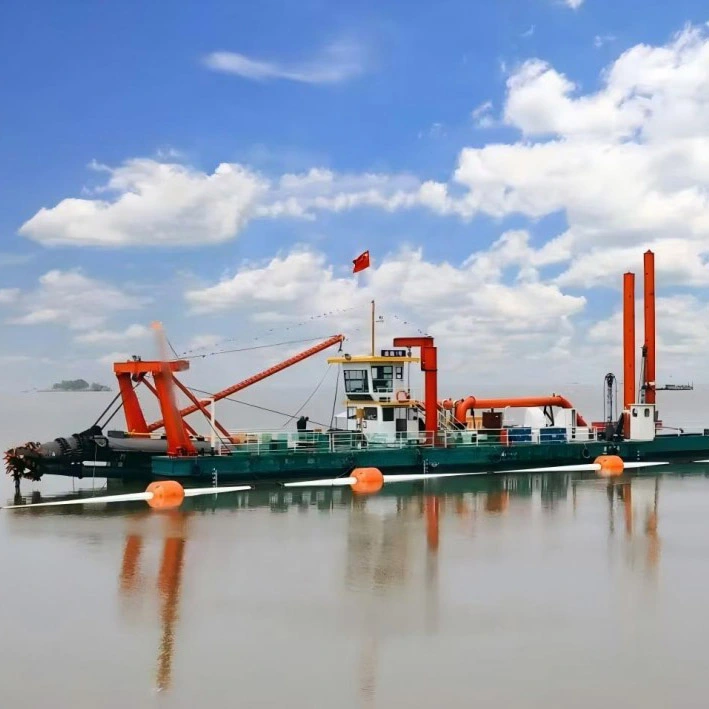

Draga de sucção com cortador hidráulico

fornece dragas de sucção com cortador hidráulico para dragagem contínua e remoção de sedimentos em rios, lagos, reservatórios, portos e áreas costeiras. O equipamento combina cabeçote de corte hidráulico, tubulação de sucção, bomba de dragagem e sistema de descarga em um único recipiente, permitindo que o material subaquático seja solto, aspirado e transportado para um local designado.

A draga está configurada para operação 24 horas por dia e pode ser adaptada a diferentes profundidades de dragagem, tipos de sedimentos e distâncias de descarga. A personalização está disponível com base na profundidade da água, nas condições do solo e no comprimento necessário de transporte da lama. A embarcação é adequada para projetos de conservação de água, manutenção de hidrovias e trabalhos de recuperação de terras.

Princípio Operacional

1. Escavação da cabeça de corte: Uma cabeça de corte rotativa montada na proa é acionada pelo sistema hidráulico. Ele corta e agita depósitos subaquáticos, como lodo, areia e cascalho, transformando-os em uma lama solta.

2. Sucção e descarga de lama: A bomba de dragagem cria pressão negativa no tubo de sucção, puxando a lama para dentro do recipiente. A lama é então pressurizada e enviada através da tubulação de descarga para uma área de armazenamento, local de recuperação ou outro local designado.

3. Ciclo contínuo: A máquina realiza escavação, sucção e descarga em um ciclo repetitivo, permitindo operação 24 horas por dia para projetos de dragagem de médio e grande porte.

Procedimento Operacional

1. Inspeção pré-operação: Verifique a estrutura do casco, sistema hidráulico, conjunto do cortador, bomba de polpa, tubulações e controles elétricos. Verifique o óleo hidráulico, o óleo do motor e os níveis da água de resfriamento. Inspecione as vedações e fixadores da tubulação. Confirme se a área de trabalho está limpa e se a embarcação está ancorada com segurança.

2. Teste sem carga: Ligue o equipamento sem carga. Teste os controles hidráulicos, a rotação do cortador e a operação da bomba de polpa. Ouça ruídos ou vibrações anormais e verifique se há vazamentos. Iniciar a dragagem formal somente após a confirmação da operação estável.

3. Posicionamento e corte: Ajuste a posição do casco e os pontos de ancoragem. Abaixe a cabeça de corte até a camada de sedimentos. O cortador hidráulico gira em baixa velocidade para soltar lodo, areia e cascalho, formando uma lama uniforme. A velocidade de corte e a faixa de trabalho podem ser ajustadas de acordo com a profundidade da água e as condições do solo.

4. Transporte de polpa: A bomba de polpa puxa a mistura para a tubulação e a pressuriza para entrega em longa distância. Monitore continuamente a pressão da tubulação e o fluxo de lama para evitar bloqueios, sucção vazia ou sobrecarga.

5. Desligamento e limpeza: Após o trabalho, retire a cabeça do cortador da água. Lave a tubulação de polpa com água limpa para remover o material restante e evitar bloqueios. Desligue os sistemas hidráulico e de energia na ordem correta e, em seguida, limpe, lubrifique e registre a condição da máquina.

Principais recursos

1. Operação contínua integrada. A máquina combina corte, sucção, transporte e descarga em uma única unidade, suportando trabalho contínuo sem paradas frequentes. Isso ajuda a manter uma produção estável e é adequado para projetos de longa duração.

2. Controle hidráulico automatizado. Um acionamento totalmente hidráulico e um sistema de controle elétrico permitem o ajuste da velocidade do cortador, do balanço do casco e do fluxo de lama a partir da cabine de controle. A automação reduz a necessidade de intervenção manual e diminui a chance de erros operacionais.

3. Adaptabilidade a diversas condições. A draga funciona em rios, lagos, reservatórios, portos, cursos de água e áreas de recuperação de marés. Ele lida com misturas de lodo, areia e cascalho em águas rasas e profundas.

Gama e seleção de modelos

Ao selecionar uma draga de sucção e corte, vários fatores específicos do local devem ser considerados: tipo de sedimento e dureza, profundidade de dragagem necessária, distância de descarga e fonte de alimentação disponível. Para alto teor de argila, recomenda-se uma cabeça de corte com maior torque. Para distâncias de descarga longas, pode ser necessária uma bomba com altura manométrica suficiente ou estações de reforço intermediárias. Nossos engenheiros podem fornecer sugestões de configuração com base em uma simples descrição das condições do projeto.

Design de embarcação personalizado

A draga pode ser projetada em torno de parâmetros específicos do projeto. O processo de projeto começa com os dados do local do cliente: profundidade da água, perfil do solo, taxa de produção necessária e distância de descarga. Com base nessas informações, são determinados os seguintes elementos:

1. Seleção da bomba e da potência: O tamanho da bomba de dragagem e a potência do motor ou motor são combinados com o fluxo e altura manométrica de polpa necessários. Para bombeamento com alto teor de sedimentos ou de longa distância, uma bomba maior e estações de reforço adicionais podem ser especificadas.

2. Configuração do casco: As dimensões do casco, a disposição do pontão e o calado são ajustados à profundidade da água de trabalho e às restrições de transporte. A opção de casco dividido está disponível para envio em contêineres para locais remotos.

3. Tipo de cabeça de corte: O diâmetro da cabeça de corte e a configuração do dente são selecionados de acordo com a dureza do solo. Para sedimentos rochosos ou compactados, recomenda-se um cortador resistente com dentes substituíveis; para lama macia, um cortador padrão é suficiente.

4. Projeto da tubulação de descarga: O diâmetro do tubo e a espessura da parede são calculados com base na vazão e distância necessárias. As estações de bombeamento de reforço podem ser integradas para linhas de descarga extralongas, e opções de tubos flutuantes ou submersos estão disponíveis dependendo do layout do local.

A configuração final é documentada em uma proposta técnica com desenhos de layout e especificações de equipamentos, permitindo ao cliente revisar o projeto antes da produção.

Suporte pós-venda e peças de reposição

A máquina inteira tem cobertura de 12 meses ou 1.000 horas de trabalho, o que ocorrer primeiro. Peças de desgaste e danos causados ​​por erro humano não estão incluídos. Peças de reposição podem ser fornecidas; custos de frete e mão de obra de instalação são de responsabilidade do cliente.

Para projetos no exterior, pode ser providenciada assistência de comissionamento. Nossos engenheiros podem viajar até o local para supervisionar a montagem, testar funções hidráulicas e de dragagem e treinar operadores locais sobre procedimentos de inicialização, desligamento e manutenção diária. Suporte remoto via videochamada ou documentação técnica também está disponível para pequenos ajustes.

Peças sobressalentes para itens de desgaste comum – como dentes de corte, revestimentos de tubos de sucção, impulsores de bombas e curvas de tubos – são mantidas em estoque para pedidos de exportação. Uma lista de peças sobressalentes recomendadas é fornecida com cada embarcação com base nas condições operacionais esperadas e na duração do projeto. Para projetos de longo prazo, um acordo de estoque em consignação pode ser discutido para reduzir o tempo de inatividade.

Aplicações Típicas

1. Regulamentação da conservação da água urbana e rural: desassoreamento e alargamento de rios, dragagem para controlo de cheias, limpeza de valas e tratamento de sedimentos com odor negro para melhorar a capacidade de descarga de cheias.

2. Dragagem ambiental de lagos e reservatórios: remoção de sedimentos de lagos paisagísticos, sedimentos de reservatórios de água potável e lama de fundo eutrófica para ajudar a restaurar a ecologia da água.

3. Manutenção portuária e hidroviária: aprofundamento de hidrovias interiores, dragagem de berços e manutenção regular de canais costeiros para manter a profundidade da navegação.

4. Renovação de tanques de aquicultura: limpeza de lodo de tanques de peixes e escavação de expansão para melhorar a qualidade da água de reprodução.

Perguntas frequentes

Q1: Como escolho o tamanho certo de entrada da bomba para o meu projeto?
A1: A seleção depende principalmente da profundidade de dragagem, tipo de sedimento e produção necessária. Modelos pequenos de 6 a 8 polegadas são geralmente adequados para rios e lagoas rasas. Modelos médios de 10 a 12 polegadas funcionam bem para lagos e reservatórios. Modelos grandes de 14 a 16 polegadas são usados ​​para hidrovias profundas e recuperação de terras. Fornecer amostras de sedimentos e dimensões do projeto pode ajudar a confirmar a configuração mais adequada.

P2: O suporte para instalação e comissionamento no local está disponível?
A2: Para pedidos em grandes quantidades ou projetos iniciais, pode ser providenciada assistência de comissionamento. Os engenheiros podem orientar a montagem, testar funções hidráulicas e fornecer treinamento básico ao operador. Para pedidos menores, são fornecidos manuais detalhados e instruções em vídeo.

Q3: Quais são as principais peças de desgaste em uma draga de sucção e corte?
A3: Os dentes do cortador, os revestimentos do tubo de sucção, o impulsor da bomba e as curvas da tubulação de descarga são os itens de desgaste mais comuns. A frequência de sua substituição depende da dureza dos sedimentos. Recomendamos manter um estoque de dentes de corte e vedações de tubos para projetos contínuos.

Q4: A draga pode ser projetada para uma distância de descarga específica?
A4: Sim. O diâmetro da tubulação e a altura manométrica da bomba são calculados com base na distância horizontal e na elevação vertical necessárias. Para distâncias além da capacidade de uma única bomba, estações de reforço podem ser adicionadas ao longo da tubulação. O projeto é ajustado durante a fase de proposta para garantir uma entrega estável da polpa.

Q5: Que suporte está disponível após o período de garantia?
A5: Após o término da garantia, continuamos fornecendo peças de reposição e consultoria técnica. Para grandes reparos ou atualizações, o serviço no local pode ser contratado mediante pagamento. Os clientes também podem enviar fotos ou vídeos para diagnóstico remoto de problemas operacionais.
